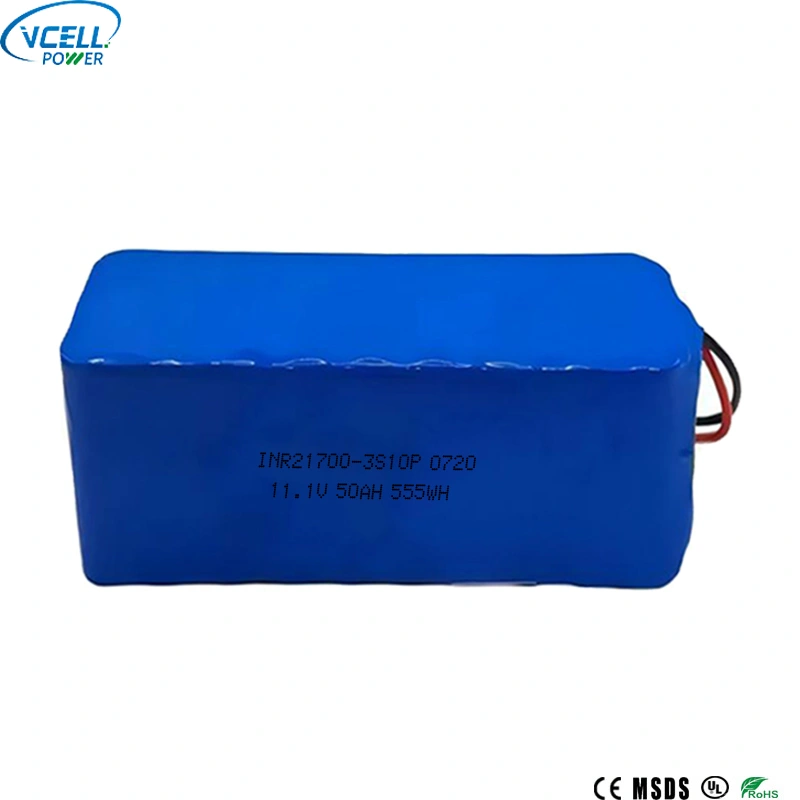

Bateria litowo-jonowatechnologia stała się główną platformą dla przenośnej elektroniki, mobilności elektrycznej, sprzętu przemysłowego, magazynowania energii, robotyki i wielu innych systemów zasilanych elektrycznie. Jego atrakcyjność wynika z połączenia stosunkowo dużej energii właściwej, możliwości wielokrotnego ładowania, elastycznej architektury pakietu i kompatybilności z wyrafinowanymi systemami zarządzania akumulatorami. Jednak wybór odpowiedniego akumulatora nie polega po prostu na wyborze największej dostępnej pojemności. Kompletny projekt obejmuje skład chemiczny ogniwa, napięcie nominalne, pojemność, szybkość rozładowania, warunki ładowania, zachowanie termiczne, rozmieszczenie ogniw, architekturę zabezpieczeń, wymiary obudowy, wymagania komunikacyjne, projekt złącza, narażenie na środowisko i kwestie związane z transportem. Różne substancje chemiczne mogą powodować bardzo odmienne zachowanie, mimo że należą do tej samej szerokiej rodziny produktów na bazie litu. Ogniwa cylindryczne, ogniwa woreczkowe i inne formaty również stwarzają różne możliwości projektowania mechanicznego i termicznego. Dlatego dobrze zaprojektowany zestaw akumulatorów zaczyna się od obciążenia sprzętu i środowiska operacyjnego, a następnie działa wstecz, w kierunku wyboru ogniw, architektury elektrycznej, ochrony, zarządzania temperaturą, testowania i końcowej integracji.
Spis treści
Kliknij dowolny temat, aby przejść bezpośrednio do sekcji.
- 1. Dlaczego technologia litowo-jonowa wielokrotnego ładowania stała się tak szeroko stosowana?
- 2. W jaki sposób akumulator litowy przechowuje i uwalnia energię?
- 3. Które chemie komórkowe inżynierowie powinni porównać?
- 4. Jak napięcie, pojemność i energia są ze sobą powiązane?
- 5. Dlaczego szybkość rozładowania i współczynnik C mają znaczenie?
- 6. W jaki sposób system zarządzania baterią chroni pakiet?
- 7. Jak formaty komórek wpływają na projekt opakowania?
- 8. Jak należy zaprojektować zarządzanie ciepłem?
- 9. Co należy wziąć pod uwagę podczas ładowania pakietu baterii litowych?
- 10. W jaki sposób zestawy akumulatorów obsługują różne zastosowania?
- 11. Jakie czynniki bezpieczeństwa i transportu mają znaczenie?
- 12. Jakich typowych błędów przy wyborze baterii należy unikać?
- 13. Co powinna zawierać specyfikacja profesjonalnej baterii?
- 14. Często zadawane pytania
Dlaczego technologia litowo-jonowa wielokrotnego ładowania stała się tak szeroko stosowana?
Akumulatory litowe są atrakcyjne, ponieważ mogą przechowywać znaczną ilość energii elektrycznej w stosunkowo kompaktowej obudowie, jednocześnie umożliwiając wielokrotne cykle ładowania i rozładowywania. Ich elastyczna architektura elektryczna umożliwia także producentom budowanie pakietów spełniających bardzo różne wymagania dotyczące napięcia i pojemności.
Technologia ta jest obecnie stosowana w szerokiej gamie sprzętu. Przenośna elektronika potrzebuje kompaktowych źródeł zasilania. Platformy mobilności elektrycznej wymagają akumulatorów, które mogą dostarczać zarówno energię, jak i moc w ograniczonej przestrzeni fizycznej. Urządzenia przemysłowe mogą wymagać przewidywalnego zachowania podczas rozładowania w dłuższych okresach pracy. W systemach magazynowania energii priorytetem może być trwałość cyklu, stabilność termiczna, monitorowanie i kontrolowane ładowanie.
Zastosowania te mają wspólną zasadę: akumulator musi spełniać wymagania elektryczne i mechaniczne sprzętu.
Brzmi to prosto, ale sprzęt w świecie rzeczywistym rzadko działa przy jednym stałym obciążeniu. Silnik może pobierać wysoki prąd podczas uruchamiania i znacznie niższy po osiągnięciu prędkości roboczej. Urządzenie przenośne może przełączać się pomiędzy trybami uśpienia, gotowości, komunikacji i szczytowej wydajności. Robot mobilny może przyspieszać, zatrzymywać, wspinać się i obsługiwać silniki pomocnicze w tym samym cyklu pracy.
Dlatego akumulator musi reagować na zmieniające się zapotrzebowanie na prąd, nie przekraczając projektowanych limitów elektrycznych i termicznych.
Dobrze zaprojektowane ogniwa litowe mogą dostarczać znaczną ilość energii w stosunku do ich masy i objętości, wspierając kompaktową architekturę sprzętu.
Ogniwa można łączyć szeregowo i równolegle, tworząc platformy o różnym napięciu i pojemności.
Odpowiednie składy chemiczne akumulatorów mogą wytrzymać powtarzające się cykle ładowania i rozładowywania w kontrolowanych warunkach pracy.
Systemy zarządzania akumulatorami mogą monitorować warunki elektryczne i termiczne oraz zapewniać wielowarstwową ochronę.
Dlaczego projekt opakowania jest tak samo ważny jak wybór komórek?
Komórka to tylko podstawowy element budulcowy. Po połączeniu wielu ogniw system wprowadza dodatkowe wymagania inżynieryjne. Komórki muszą pozostać zrównoważone. Ścieżki prądowe muszą być odpowiednio zaprojektowane. Połączenia elektryczne wymagają odpowiedniej izolacji i wsparcia mechanicznego. Obudowa musi chronić ogniwa, nie zapobiegając ucieczce ciepła z opakowania.
W wielu zastosowaniach przemysłowych zestaw akumulatorów wymaga również złącza zewnętrznego, interfejsu ładowania, bezpiecznika, interfejsu komunikacyjnego, konstrukcji montażowej lub rozłącznika serwisowego. Elementy te mogą mieć wpływ na ostateczny rozmiar i wydajność opakowania.
Dlaczego wymagania aplikacji są najważniejsze
Często rozpoczyna się wybór baterii od preferowanego modelu ogniwa. Bardziej niezawodny proces rozpoczyna się od sprzętu.
Inżynier powinien najpierw określić napięcie robocze, średnie obciążenie, obciążenie szczytowe, czas pracy, warunki ładowania, temperaturę otoczenia, przestrzeń fizyczną, wibracje i wymagane funkcje komunikacyjne lub zabezpieczające. Dopiero wtedy należy wybrać skład chemiczny ogniwa i strukturę opakowania.
W jaki sposób akumulator litowy przechowuje i uwalnia energię?
Ogniwo litowe wielokrotnego ładowania magazynuje energię w wyniku odwracalnych reakcji elektrochemicznych. Podczas ładowania energia elektryczna przemieszcza jony litu z jednej struktury elektrody w stronę drugiej. Podczas rozładowywania jony przemieszczają się z powrotem przez elektrolit, podczas gdy elektrony przemieszczają się przez obwód zewnętrzny, aby zasilać podłączony sprzęt.
Ogniwo podstawowe zawiera kilka krytycznych elementów, w tym elektrodę dodatnią, elektrodę ujemną, separator, elektrolit, kolektory prądu i opakowanie ochronne.
Elektroda dodatnia
Materiał elektrody dodatniej silnie wpływa na napięcie robocze ogniwa, charakterystykę energetyczną, zachowanie termiczne i inne właściwości użytkowe. Dlatego różne składy chemiczne katod mogą powodować bardzo odmienne zachowanie ogniw.
Elektroda ujemna
Elektroda ujemna powszechnie wykorzystuje materiał na bazie węgla w wielu systemach litowych wielokrotnego ładowania. Zapewnia strukturę gospodarza dla jonów litu podczas ładowania i rozładowywania.
Separator
Separator elektrycznie oddziela elektrody dodatnią i ujemną, umożliwiając jednocześnie transport jonów przez elektrolit. Jego integralność jest niezwykle ważna, ponieważ bezpośredni kontakt elektryczny pomiędzy elektrodami może spowodować poważne uszkodzenie wewnętrzne.
Elektrolit
Elektrolit zapewnia ścieżkę transportu jonów pomiędzy elektrodami. Jego formuła i stabilność wpływają na zachowanie elektryczne i termiczne ogniwa.
Aktualni kolekcjonerzy
Kolektory prądu przenoszą elektrony pomiędzy materiałem elektrody aktywnej a zewnętrznymi zaciskami elektrycznymi. Ich konstrukcja wpływa na odporność i parametry cieplne.
Obudowa ogniwa
Obudowa zapewnia ochronę mechaniczną i kontroluje interakcję materiałów wewnętrznych ze środowiskiem zewnętrznym. Ogniwa cylindryczne, pryzmatyczne i woreczkowe wykorzystują różne podejścia do obudowy.
| Element komórkowy | Główna funkcja | Znaczenie projektu |
|---|---|---|
| Elektroda dodatnia | Uczestniczy w magazynowaniu i uwalnianiu litu-jonu | Silny wpływ na napięcie, energię i stabilność |
| Elektroda ujemna | Zawiera lit podczas jazdy na rowerze | Wpływa na pojemność, wydajność i zachowanie cyklu |
| Separator | Zapewnia separację elektryczną | Krytyczne dla bezpieczeństwa wewnętrznego |
| Elektrolit | Umożliwia transport jonów | Wpływa na przewodność i stabilność elektrochemiczną |
| Aktualni kolekcjonerzy | Przenoszą prąd elektronowy | Wpływ na rezystancję i wytwarzanie ciepła |
| Mieszkania | Zapewnia fizyczne zabezpieczenie | Wpływa na ochronę mechaniczną i zarządzanie ciepłem |
Ładowanie i rozładowywanie to procesy odwracalne, a nie identyczne odbicia lustrzane
Ładowanie i rozładowywanie wiąże się z różnymi warunkami elektrycznymi. Ładowanie jest kontrolowane przez ładowarkę i system zarządzania akumulatorem, natomiast rozładowywanie jest sterowane przez podłączony sprzęt.
To rozróżnienie jest ważne, ponieważ akumulator może dostarczać określony prąd, niekoniecznie nadając się do ładowania tym samym prądem.
Dlaczego temperatura ogniwa zmienia się podczas pracy
Komórki mają opór wewnętrzny. Ilekroć przepływa prąd, część energii zamienia się w ciepło. Ilość ciepła zależy od prądu, rezystancji, temperatury roboczej, stanu ogniwa i innych czynników elektrochemicznych.
Wraz ze wzrostem prądu wytwarzanie ciepła może gwałtownie wzrosnąć. Jest to jeden z powodów, dla których zastosowania akumulatorów o dużej wydajności wymagają starannego projektowania termicznego.
Ogniwo elektrochemiczne to zatem dopiero początek. Ostateczny pakiet musi kontrolować napięcie, prąd, temperaturę, naprężenia mechaniczne i warunki ładowania, tak aby ogniwo pozostawało w określonym oknie operacyjnym.
Które chemie komórkowe inżynierowie powinni porównać?
„Bateria litowa” to nie pojedyncza substancja chemiczna. Istnieje kilka systemów katod, które mogą znacznie różnić się gęstością energii, stabilnością termiczną, charakterystyką napięcia, mocą, zachowaniem w cyklu i zalecanymi zastosowaniami.
Fosforan litowo-żelazowy
Fosforan litowo-żelazowy, powszechnie nazywany LFP, jest znany z dużej stabilności termicznej i wydajności w długich cyklach w odpowiednich warunkach pracy. Nominalne napięcie ogniwa jest niższe niż w przypadku niektórych ogniw litowych bogatych w nikiel, dlatego pakiet wymaga innej konfiguracji szeregowej, aby osiągnąć to samo napięcie systemowe.
LFP jest często rozważany w przypadku stacjonarnych systemów magazynowania, systemów rezerwowych, systemów energii słonecznej i zastosowań, w których szczególnie ważny jest cykl życia i właściwości termiczne.
Chemia NMC
Układy tlenku niklu, manganu i kobaltu są powszechnie określane jako NMC. Ogniwa te mogą zapewnić wyższą gęstość energii niż wiele konstrukcji LFP, co czyni je atrakcyjnymi do zastosowań wrażliwych na wagę.
Kompromis polega na tym, że system wymaga starannego zarządzania temperaturą i ładowaniem, a dokładna charakterystyka zależy od składu ogniwa.
Chemia LKO
Tlenek litu i kobaltu jest szeroko stosowany w elektronice użytkowej. Może zapewnić wysoką gęstość energii, ale jego właściwości termiczne i cykliczne sprawiają, że ważne jest ostrożne zarządzanie akumulatorem i kontrola aplikacji.
Chemia NCN
Systemy niklowo-kobaltowo-aluminiowe to kolejna wysokoenergetyczna chemia litu. Stosowano je w zastosowaniach wymagających dużej gęstości energii, ale istotne znaczenie ma konstrukcja zapewniająca ochronę termiczną i bezpieczeństwo na poziomie pakietu.
Dlaczego z aplikacji warto wybrać chemię
Prawidłowa chemia zależy od obciążenia sprzętu, a nie od uniwersalnego rankingu.
Często wybierany tam, gdzie ważna jest stabilność termiczna, żywotność cyklu i długotrwała praca.
Często wybierany tam, gdzie ważna jest gęstość energii i zrównoważona wydajność mocy.
Powszechnie kojarzone z kompaktowymi zastosowaniami elektroniki użytkowej wymagającymi dużej gęstości energii.
Stosowany w wybranych zastosowaniach wysokoenergetycznych, gdzie wymagana jest staranna kontrola elektryczna i termiczna.
| Chemia | Typowa siła | Typowy nacisk na projekt |
|---|---|---|
| LFP | Stabilność termiczna i zdolność cykliczna | Masa opakowania, platforma napięciowa, długotrwała praca |
| NMC | Gęstość energii i zrównoważona wydajność | Zarządzanie temperaturą i ochrona |
| LKO | Wysoka gęstość energii | Zarządzanie temperaturą i kontrolowane ładowanie |
| NCA | Wysoka wydajność energetyczna | Kontrola termiczna, ochrona i ograniczenia operacyjne |
Dlaczego chemii nie należy wybierać z etykiet marketingowych
Dwa ogniwa opisane o tej samej chemii mogą nadal zachowywać się inaczej ze względu na skład elektrody, proces produkcyjny, strukturę cząstek, układ elektrolitu, konstrukcję separatora, rozmiar ogniwa i kontrolę jakości.
Dlatego podczas profesjonalnej selekcji należy zbadać rzeczywiste dane techniczne, a nie polegać wyłącznie na etykiecie chemicznej.
Dopasowanie komórek jest równie ważne
Ogniwa połączone w tym samym pakiecie powinny mieć ściśle dopasowane cechy. Znaczące różnice w pojemności, rezystancji wewnętrznej lub stanie naładowania mogą powodować brak równowagi podczas pracy.
Jest to szczególnie ważne w pakietach połączonych szeregowo, gdzie ten sam prąd przepływa przez każde ogniwo w ciągu.
Jak napięcie, pojemność i energia są ze sobą powiązane?
Specyfikacje baterii często zawierają kilka liczb, które można łatwo pomylić. Napięcie, pojemność, moc i energia opisują różne cechy.
Woltaż
Napięcie reprezentuje potencjał elektryczny akumulatora. W zestawie akumulatorowym ogniwa połączone szeregowo dodają swoje napięcia.
Na przykład szeregowy ciąg dziesięciu ogniw o nominalnym napięciu ogniwa około 3,6 V miałby nominalne napięcie pakietu około 36 V.
Pojemność
Pojemność jest zazwyczaj wyrażana w amperogodzinach lub Ah. Wskazuje, ile ładunku akumulator może dostarczyć w określonych warunkach testowych.
Pojemność nie powinna być interpretowana jako stała wielkość niezależna od prądu, temperatury, odcięcia rozładowania i metody testowania.
Energia
Zmagazynowaną energię elektryczną powszechnie wyraża się w watogodzinach. Uproszczona zależność to:
Energia (Wh) ≈ Napięcie (V) × Pojemność (Ah)
Zależność ta jest przydatna do szacowania systemu na wczesnym etapie. Rzeczywista energia użyteczna będzie zależeć od warunków rozładowania, strat konwersji, ograniczeń operacyjnych, temperatury i strategii sterowania.
Moc
Moc to szybkość dostarczania energii. Bateria może posiadać znaczną ilość zmagazynowanej energii, a mimo to nie nadaje się do zastosowań wymagających bardzo wysokiego prądu chwilowego.
Dlatego też pojemność i moc należy zawsze oceniać oddzielnie.
| Parametr | Jednostka | Co mówi inżynierowi |
|---|---|---|
| Napięcie nominalne | V | Platforma napięcia elektrycznego |
| Pojemność | Ach | Możliwość przechowywania ładunku w określonych warunkach |
| Energia | Wh | Przybliżona zmagazynowana energia elektryczna |
| Moc | W lub kW | Szybkość dostarczania energii elektrycznej |
| Aktualny | A | Obciążenie elektryczne lub przepływ ładowania |
Połączenia szeregowe a połączenia równoległe
Połączenia szeregowe przede wszystkim zwiększają napięcie. Połączenia równoległe przede wszystkim zwiększają pojemność i wydajność prądową.
Na przykład pakiet 10S3P zawiera dziesięć komórek lub grup komórek połączonych szeregowo i trzy równoległe ścieżki. Dokładne napięcie i pojemność zależą od parametrów poszczególnych ogniw.
Dlaczego obliczenia opakowań wymagają marży operacyjnych
Teoretyczna energia obliczona na podstawie napięcia znamionowego i pojemności znamionowej nie zawsze jest dostępna dla sprzętu. Limity zarządzania baterią mogą uniemożliwić pełne rozładowanie lub pełne naładowanie, aby chronić ogniwa.
Temperatura zmienia również praktyczną pojemność i zachowanie mocy. Zimne warunki mogą zwiększyć opór wewnętrzny i zmniejszyć dostępną moc, natomiast wysokie temperatury mogą przyspieszyć degradację.
Dlaczego platforma napięciowa ma znaczenie dla sprzętu
Silniki, falowniki, tablice sterujące, ładowarki, przekaźniki i inne komponenty są projektowane w oparciu o określone zakresy napięć.
Akumulator o większej pojemności nie jest automatycznie kompatybilny, jeśli napięcie systemowe jest nieprawidłowe. I odwrotnie, akumulator o właściwym napięciu może nadal być nieodpowiedni, jeśli jego wydajność prądowa jest niewystarczająca.
Dlaczego szybkość rozładowania i współczynnik C mają znaczenie?
Pojemność baterii nie opisuje w pełni tego, jak szybko może ona uwolnić energię. Szybkość rozładowania ma kluczowe znaczenie w przypadku silników, elektronarzędzi, dronów, robotyki, sprzętu trakcyjnego i innych systemów o znacznym zapotrzebowaniu na prąd szczytowy.
Zrozumienie współczynnika C
Współczynnik C wyraża prąd w stosunku do pojemności akumulatora. Wyładowanie 1C oznacza, że prąd jest liczbowo równy pojemności znamionowej w amperogodzinach.
W przypadku akumulatora 20 Ah wyładowanie 1C odpowiada 20 A. Wyładowanie 2C odpowiada 40 A, w zależności od rzeczywistych specyfikacji akumulatora.
Prąd ciągły a szczytowy
Niektóre aplikacje pobierają wysoki prąd tylko przez kilka sekund lub minut, podczas gdy inne wymagają ciągłego zwiększonego prądu.
Bateria, która wytrzymuje krótki szczyt, może nie nadawać się do ciągłej pracy z dużą szybkością, ponieważ ciągły prąd wytwarza więcej ciepła i powoduje większe obciążenie elektrochemiczne ogniw.
Opór wewnętrzny
Opór wewnętrzny powoduje spadek napięcia i wytwarzanie ciepła podczas przepływu prądu. Wyższy prąd wzmacnia efekt.
Dlatego akumulator może wykazywać niższe napięcie na zaciskach pod dużym obciążeniem niż pod lekkim obciążeniem, mimo że napięcie nominalne pozostaje niezmienione.
Elektronarzędzia i sprzęt mobilny
Zastosowania takie jak elektronarzędzia, hulajnogi, roboty i drony mogą wymagać krótkich impulsów wysokiego prądu. W takich przypadkach ważne są ogniwa o dużej szybkości, połączenia o niskiej rezystancji, odpowiednie ścieżki termiczne i odpowiednio oceniony BMS.
| Załaduj profil | Typowe wymaganie | Ważna charakterystyka baterii |
|---|---|---|
| Praca ciągła o niskiej mocy | Stabilny prąd przez długi czas | Pojemność i niskie samorozładowanie |
| Umiarkowane obciążenie zmienne | Zmiana bieżącego zapotrzebowania | Zrównoważona energia i moc |
| Wysoka moc, przerywana | Krótkie impulsy wysokiego prądu | Ogniwa o dużej szybkości i odpowiedź termiczna |
| Ciągła moc o dużej mocy | Stały, podwyższony prąd | Ciągła ocena rozładowania i dobre zarządzanie temperaturą |
Dlaczego projekt złącza i okablowania również ma znaczenie
Wysokoprądowy akumulator wymaga czegoś więcej niż ogniw o dużej wydajności. Złącza, paski niklowe, szyny zbiorcze, przewody, bezpieczniki, przekaźniki i przełączniki mają rezystancję.
Jeśli mały element stanie się wąskim gardłem, akumulator może nie zapewnić oczekiwanej mocy, nawet jeśli same ogniwa są w stanie to zrobić.
Odcięcie rozładowania
Elektronika zarządzająca akumulatorem może zapobiec spadkowi napięcia pakietu poniżej określonego limitu. Chroni to ogniwa przed nadmiernym rozładowaniem.
Punkt odcięcia należy określić zgodnie z wymaganiami producenta ogniw i chemii chemicznej, a nie zakładać, że jest uniwersalny.
W jaki sposób system zarządzania baterią chroni pakiet?
System zarządzania baterią, powszechnie nazywany BMS, monitoruje i kontroluje ważne warunki elektryczne i termiczne w pakiecie baterii.
BMS jest szczególnie ważny w opakowaniach wieloogniwowych, ponieważ poszczególne ogniwa nie zawsze zachowują się identycznie. Nawet niewielkie różnice mogą się zwiększyć w przypadku powtarzających się cykli ładowania i rozładowywania.
Ochrona przed przeładowaniem
BMS może monitorować napięcie ogniwa lub pakietu i zatrzymywać lub zmniejszać ładowanie po osiągnięciu określonego górnego limitu.
Zabezpieczenie przed nadmiernym rozładowaniem
BMS może odłączyć obciążenie, gdy akumulator osiągnie określony dolny próg napięcia.
Zabezpieczenie nadprądowe
Jeżeli prąd przekracza zdefiniowany bezpieczny zakres działania, BMS może wywołać reakcję zabezpieczającą. Może to pomóc chronić ogniwa, przewody, złącza i elementy przełączające.
Zabezpieczenie przed zwarciem
Zwarcie może wytworzyć bardzo duży prąd w ścieżce o niskiej impedancji. Dlatego obwody zabezpieczające i odpowiednie bezpieczniki są ważnymi elementami architektury pakietu.
Monitorowanie temperatury
Czujniki temperatury można rozmieścić w wybranych punktach opakowania. BMS może wykorzystać informacje o temperaturze, aby ograniczyć ładowanie, rozładowywanie lub jedno i drugie, gdy temperatura wykracza poza dozwolony zakres.
Równoważenie komórek
W ogniwach połączonych szeregowo mogą stopniowo pojawiać się różnice w stanie naładowania. Równoważenie pomaga zmniejszyć te różnice, dzięki czemu ciąg szeregowy działa bardziej równomiernie.
Śledzi pojedyncze komórki lub grupy i wykrywa warunki zbliżające się do określonych granic operacyjnych.
Mierzy prąd ładowania i rozładowania oraz obsługuje zabezpieczenie nadprądowe.
Pomaga kontrolować działanie, gdy temperatura ogniwa lub pakietu przekracza dozwolony zakres.
Pomaga utrzymać bardziej spójny stan naładowania ogniw połączonych szeregowo.
| Funkcja BMS | Zamiar | Typowe działanie ochronne |
|---|---|---|
| Ochrona przed przeładowaniem | Zapobiegaj nadmiernemu napięciu ogniwa | Zatrzymaj lub ogranicz ładowanie |
| Zabezpieczenie przed nadmiernym rozładowaniem | Zapobiegaj nadmiernemu wyczerpaniu się komórek | Odłącz obciążenie |
| Zabezpieczenie nadprądowe | Zapobiegaj nadmiernemu prądowi | Odłącz lub ogranicz prąd |
| Zabezpieczenie przed zwarciem | Reaguj na nieprawidłowe ścieżki prądu | Szybka izolacja elektryczna |
| Ochrona temperaturowa | Zapobiegaj działaniu poza granicami termicznymi | Ogranicz ładowanie i rozładowywanie |
| Balansowy | Zmniejsz różnice napięć między ogniwami szeregowymi | Kontrolowany prąd równoważący |
Inteligentne funkcje BMS
Zaawansowane platformy BMS mogą zapewniać komunikację poprzez interfejsy takie jak CAN, RS485, UART, Bluetooth lub inne protokoły, w zależności od konstrukcji.
Komunikacja może dostarczać informacji o stanie naładowania, napięciu akumulatora, prądzie, temperaturze, alarmach, stanie pracy i danych diagnostycznych.
Dlaczego wybór BMS musi pasować do pakietu
BMS musi być kompatybilny z liczbą ogniw połączonych szeregowo, składem chemicznym ogniw, napięciem ładowania, prądem rozładowania, czujnikami temperatury i architekturą złączy.
BMS zaprojektowany dla jednej platformy napięciowej lub chemii nie powinien być automatycznie ponownie wykorzystywany w innym pakiecie.
Jak formaty komórek wpływają na projekt opakowania?
Format komórki determinuje znacznie więcej niż tylko wygląd fizyczny. Wpływa na sposób rozmieszczenia, chłodzenia, łączenia, zamykania, serwisowania i ochrony ogniw.
Komórki cylindryczne
Ogniwa cylindryczne, takie jak formaty 18650, 21700 i 26650, są szeroko stosowane w akumulatorach. Ich znormalizowane wymiary cylindryczne mogą uprościć zautomatyzowany montaż i ułatwić tworzenie modułowych konstrukcji opakowań.
Jednakże komórki cylindryczne tworzą przestrzenie pomiędzy sąsiednimi komórkami. Dlatego ścieżki termiczne i mocowanie mechaniczne muszą być starannie zaprojektowane.
Komórki woreczkowe
W ogniwach typu woreczek stosuje się elastyczne laminowane opakowanie zamiast sztywnej cylindrycznej lub metalowej puszki. Ich kształt może zapewnić dużą elastyczność opakowania, co jest przydatne w urządzeniach o nietypowej geometrii wewnętrznej.
Przy projektowaniu opakowania należy uwzględnić kompresję mechaniczną i ochronę przed pęcznieniem lub przebiciem.
Komórki pryzmatyczne
Ogniwa pryzmatyczne wykorzystują sztywną prostokątną obudowę. Ich geometria umożliwia lepsze wykorzystanie prostokątnych przestrzeni, co może uprościć niektóre układy dużych opakowań.
Dlaczego format komórki wpływa na chłodzenie
Ciepło musi podróżować ze strefy reakcji elektrochemicznej do otaczającego środowiska. Geometria ogniwa określa drogę, którą ciepło może opuścić.
Ciasno upakowany układ cylindryczny może mieć zupełnie inne właściwości termiczne niż konfiguracja płaskiego woreczka.
| Format komórki | Główny charakter strukturalny | Typowy nacisk na projekt |
|---|---|---|
| Cylindryczny | Sztywna okrągła obudowa | Rozstaw komórek, wzajemne łączenie, zautomatyzowany montaż, chłodzenie |
| Kieszonka | Elastyczna obudowa laminowana | Wsparcie mechaniczne, kompresja, zarządzanie obrzękami |
| Pryzmatyczny | Sztywna prostokątna obudowa | Gęstość upakowania, ścieżka termiczna, integracja strukturalna |
Układ komórek
Konfiguracja szeregowo-równoległa definiuje ostateczną platformę akumulatorową. Na przykład konfiguracja 13S7P wskazuje trzynaście grup szeregowych i siedem równoległych komórek w każdej grupie.
Taką architekturę można wybrać tak, aby osiągnąć docelowe napięcie i pojemność, zachowując jednocześnie wydajność prądową każdego pojedynczego ogniwa.
Połączenia spawane a połączenia mechaniczne
Ogniwa można łączyć ze sobą za pomocą przyspawanych zakładek, szyn zbiorczych, elastycznych złączy lub innymi metodami, w zależności od konstrukcji opakowania.
Rezystancja połączenia musi pozostać niska i mechanicznie stabilna. Złe połączenia mogą powodować miejscowe nagrzewanie i utratę napięcia.
Obudowa opakowania
Obudowa musi chronić ogniwa przed uderzeniami, wilgocią, kurzem, wibracjami i przypadkowym kontaktem, zapewniając jednocześnie wystarczającą wentylację lub zdolność przenoszenia ciepła.
Obudowa powinna także zapewniać odpowiedni dostęp do złączy, komponentów serwisowych i interfejsów komunikacyjnych.
Format komórki jest zatem decyzją projektową na poziomie systemu. Najmniejszy układ fizyczny nie zawsze jest najlepszym rozwiązaniem, jeśli stwarza problemy termiczne, mechaniczne, montażowe lub serwisowe.
Jak należy zaprojektować zarządzanie ciepłem?
Temperatura ma duży wpływ na wydajność baterii litowej, bezpieczeństwo, zachowanie podczas ładowania i długoterminowy stan ogniw. Dlatego zarządzanie ciepłem należy uwzględnić już podczas projektowania pakietu, a nie dodawać je po ukończeniu architektury elektrycznej.
Wytwarzanie ciepła
Prąd przepływający przez rezystancję wewnętrzną wytwarza ciepło. Elementy elektroniczne, takie jak tranzystory MOSFET, styczniki, rezystory i przetwornice DC-DC mogą również wytwarzać ciepło.
Gdy w małej obudowie pracuje kilka komponentów, ich łączna moc cieplna może znacząco podnieść temperaturę wewnętrzną pakietu.
Gradienty temperatury
Nie każda komórka w paczce doświadcza tego samego środowiska termicznego. Komórki znajdujące się w pobliżu środka gęstego pakietu mogą zatrzymywać więcej ciepła niż komórki znajdujące się w pobliżu zewnętrznej ściany.
Nierówna temperatura może prowadzić do odmiennego zachowania elektrycznego komórek, co z czasem może zwiększyć brak równowagi.
Pasywne zarządzanie ciepłem
Strategie pasywne mogą obejmować podkładki termiczne, płyty przewodzące, rozpraszacze ciepła, kontrolowane odstępy między komórkami i obudowy przewodzące ciepło.
Rozwiązania te mogą działać skutecznie, gdy wytwarzanie ciepła jest umiarkowane, a otaczające środowisko zapewnia wystarczające odprowadzanie ciepła.
Aktywne zarządzanie temperaturą
Systemy dużej mocy mogą wymagać wymuszonego przepływu powietrza, chłodzenia cieczą lub innej aktywnej strategii zarządzania temperaturą.
Wybór odpowiedniej metody zależy od wytwarzania ciepła, dostępnej przestrzeni, warunków środowiskowych, wymagań konserwacyjnych i złożoności systemu.
| Strategia termiczna | Typowe zastosowanie | Kluczowa uwaga |
|---|---|---|
| Odstępy między komórkami | Pakiety o średniej mocy | Zrównoważ przepływ powietrza z wielkością opakowania |
| Podkładka termiczna | Przenikanie ciepła od opakowania do obudowy | Przewodność materiału i kompresja |
| Rozpraszacz ciepła | Rozprowadź lokalne ciepło | Powierzchnia styku i opór cieplny |
| Wymuszone powietrze | Systemy o większej mocy | Ścieżka przepływu powietrza, kurz, hałas, konserwacja |
| Chłodzenie cieczą | Aplikacje o dużej mocy | Złożoność, uszczelnienie, pompa, serwis, kontrola wycieków |
Praca w wysokiej temperaturze
Podwyższona temperatura może przyspieszyć procesy starzenia w ogniwach litowych. Pakiet, który wielokrotnie pracuje w wysokich temperaturach, może doświadczyć szybszej utraty pojemności lub zmian oporu wewnętrznego.
Praca w niskiej temperaturze
Niskie temperatury mogą zwiększyć opór wewnętrzny i zmniejszyć dostępną moc. Ładowanie w bardzo niskiej temperaturze może być również problematyczne w przypadku niektórych składów chemicznych i warunków.
Logika zarządzania akumulatorem może zatem ograniczyć ładowanie, gdy temperatura spadnie poza dopuszczalny zakres.
Umiejscowienie czujnika temperatury
Czujniki temperatury należy umieścić w miejscu, w którym dostarczają istotnych informacji o opakowaniu. Pomiar samej ściany obudowy może nie odzwierciedlać dokładnie najgorętszej grupy ogniw.
Oddzielne monitorowanie temperatury może również wymagać połączeń wysokoprądowych i elektroniki mocy.
Co należy wziąć pod uwagę podczas ładowania pakietu baterii litowych?
Ładowanie jest kontrolowanym procesem elektrochemicznym i zawsze powinno być dostosowane do składu chemicznego ogniwa, napięcia pakietu, architektury BMS i specyfikacji ładowarki.
Ładowanie CC/CV
Wiele systemów akumulatorów litowych wykorzystuje metodę ładowania stałym prądem i stałym napięciem. Ładowarka początkowo dostarcza kontrolowany prąd. Po osiągnięciu docelowego napięcia ładowarka utrzymuje napięcie, podczas gdy prąd stopniowo maleje.
Dokładne napięcie i prąd ładowania zależą od składu chemicznego ogniwa i konstrukcji opakowania.
Napięcie ładowania
Maksymalne napięcie ładowania zależy od składu chemicznego. Zastosowanie nieprawidłowego napięcia może spowodować uszkodzenie ogniw lub stworzyć niebezpieczne warunki pracy.
Prąd ładowania
Prąd ładowania powinien być ograniczony do określonej możliwości ładowania ogniwa lub pakietu. Wysoki prąd ładowania może zwiększyć wytwarzanie ciepła i naprężenia elektrochemiczne.
Kompatybilność z ładowarką i akumulatorem
Ładowarka powinna być zaprojektowana specjalnie pod kątem platformy napięciowej i składu chemicznego akumulatora. Nie należy zakładać, że ładowarka przeznaczona dla jednego typu akumulatora będzie odpowiednia dla innego tylko dlatego, że złącze jest fizycznie podobne.
| Współczynnik ładowania | Dlaczego to ma znaczenie | Co powinno pasować |
|---|---|---|
| Chemia baterii | Określa limity ładowania | Profil ładowania ładowarki |
| Napięcie pakietu | Definiuje docelowe napięcie ładowania | Napięcie wyjściowe ładowarki |
| Prąd ładowania | Wpływa na ciepło i stres komórkowy | Limit prądu ładowania akumulatora |
| BMS | Zapewnia monitoring i ochronę | Limity napięcia, prądu i temperatury BMS |
| Temperatura | Wpływa na bezpieczeństwo ładowania | Dopuszczalny zakres temperatur ładowania |
Ładowanie w niskiej temperaturze
Niektórych substancji litowych nie należy ładować poniżej określonego progu temperatury. BMS może zatem uniemożliwić ładowanie do czasu, aż ogniwa powrócą do akceptowalnej temperatury.
Projekt obudowy ładującej
Akumulator może generować ciepło podczas ładowania, szczególnie przy większym natężeniu prądu. Ładowarkę, pakiet, kable i złącza należy ułożyć tak, aby nie gromadziło się niepotrzebnie ciepło.
Dlaczego wymiana ładowarki ma znaczenie
W przypadku wymiany innego akumulatora na pakiet litowy oryginalna ładowarka może nie być kompatybilna. Różne składy chemiczne mają różne krzywe ładowania i wymagania dotyczące napięcia.
Dlatego ładowarkę należy traktować jako część systemu akumulatorowego, a nie jako niepowiązane akcesorium.
W jaki sposób zestawy akumulatorów obsługują różne zastosowania?
Różne urządzenia wymagają różnych charakterystyk baterii. Ta sama podstawowa technologia litowa może obsługiwać bardzo różne produkty, ponieważ ogniwa i pakiety można skonfigurować pod kątem różnych napięć, pojemności, mocy i wymagań mechanicznych.
W urządzeniach kompaktowych priorytetem jest często gęstość energii, mała objętość obudowy, stabilna moc wyjściowa i integracja z wyrafinowaną elektroniką zarządzania energią.
Narzędzia przenośne mogą wymagać krótkich impulsów wysokiego prądu, co sprawia, że ważna jest wydajność, niska rezystancja, kontrola termiczna i trwałe złącza.
Skutery, rowery elektryczne, wózki golfowe i pojazdy lekkie wymagają równowagi między napięciem, pojemnością, obciążalnością prądową, wagą i odpornością na wibracje.
Roboty, pojazdy AGV, maszyny do pielęgnacji podłóg, systemy zapasowe i instrumenty przenośne mogą wymagać stabilnej pracy w powtarzających się cyklach pracy.
Stacjonarne systemy magazynowania często kładą większy nacisk na wydajność cyklu, stabilność termiczną, monitorowanie, konstrukcję obudowy i kontrolowane ładowanie.
Sprzęt monitorujący, systemy przenośne i urządzenia autonomiczne mogą wymagać niestandardowych obudów, złączy, zabezpieczeń i zarządzania temperaturą.
Przenośna elektronika
W przypadku małych urządzeń elektronicznych duży nacisk kładzie się na wielkość opakowania i gęstość energii. Opakowanie może być cienkie, zakrzywione lub w dużym stopniu dostosowane do obudowy produktu.
Ponieważ urządzenie może spędzać długie okresy w trybie gotowości, a następnie nagle wymagać szczytowej mocy obliczeniowej, ważne może być również niskie samorozładowanie i stabilne zachowanie pod napięciem.
Hulajnogi elektryczne i lekka mobilność
Aplikacje mobilne często korzystają z platform napięciowych, takich jak 24 V, 36 V, 48 V, 60 V lub 72 V, w zależności od architektury systemu.
Szczytowy prąd silnika może być znacznie wyższy niż prąd średni. Pakiet musi zatem obsługiwać wymagania dotyczące przyspieszania i pokonywania wzniesień bez nadmiernego spadku napięcia.
AGV i roboty mobilne
Zautomatyzowane pojazdy kierowane i roboty serwisowe mogą pracować wielokrotnie w ciągu dnia roboczego. Specyfikacje akumulatorów muszą odzwierciedlać cykle ruchu, obciążenie silnika, możliwości ładowania, ładowność i warunki środowiskowe.
Komunikacja między akumulatorem a sterownikiem robota może być również przydatna do raportowania stanu naładowania i diagnostyki systemu.
Sprzęt medyczny i przemysłowy
Przenośne urządzenia medyczne i przemysłowe mogą kłaść duży nacisk na przewidywalne napięcie wyjściowe, niskie samorozładowanie, niezawodność i integrację obudowy.
Akumulator powinien być również zaprojektowany z uwzględnieniem procedury ładowania sprzętu i środowiska pracy.
Systemy magazynowania energii
W zastosowaniach związanych z magazynowaniem stacjonarnym priorytetem może być stabilność składu chemicznego, wydajność cykli, zarządzanie temperaturą, monitorowanie i ochrona przed awariami, a nie minimalna waga opakowania.
W tych zastosowaniach często rozważa się chemię LFP, ponieważ jej właściwości można dobrze dopasować do długotrwałej pracy stacjonarnej.
Niestandardowe projekty akumulatorów
Projekty niestandardowe mogą wymagać nietypowych platform napięciowych, rozmieszczenia złączy, protokołów komunikacyjnych, kompaktowych obudów lub specjalistycznych rozwiązań montażowych.
Proces inżynieryjny powinien rozpocząć się od rysunku wyposażenia i profilu obciążenia elektrycznego. Pomaga to uniknąć wyboru konfiguracji ogniw, która nie pasuje do ostatecznej obudowy lub nie spełnia wymagań dotyczących zasilania.
| Aplikacja | Podstawowy wymóg | Typowe skupienie inżynieryjne |
|---|---|---|
| Elektronika użytkowa | Kompaktowy magazyn energii | Wielkość opakowania, gęstość energii, ochrona |
| Elektronarzędzia | Wysoka moc krótkotrwała | Ogniwa o dużej szybkości, BMS, odpowiedź termiczna |
| Lekka mobilność elektryczna | Energia plus szczytowa moc silnika | Platforma napięciowa, pojemność, prąd, wibracje |
| AGV lub robot | Powtarzające się cykle pracy | Cykl życia, komunikacja BMS, zarządzanie temperaturą |
| Magazynowanie energii | Długotrwała jazda na rowerze | Stabilność termiczna, wydajność cyklu, monitorowanie |
| Sprzęt niestandardowy | Integracja specyficzna dla aplikacji | Wymiary, złącza, sterowanie, obudowa |
Jakie czynniki bezpieczeństwa i transportu mają znaczenie?
Bezpieczeństwo baterii zależy od interakcji między składem chemicznym ogniw, jakością produkcji, konstrukcją mechaniczną, zabezpieczeniem elektrycznym, kontrolą ładowania, zarządzaniem temperaturą i warunkami pracy.
Ochrona fizyczna
Ogniwa należy chronić przed zgnieceniem, przebiciem, nadmiernymi wibracjami i przypadkowym kontaktem z przedmiotami przewodzącymi.
Obudowa i wewnętrzne wsporniki powinny bezpiecznie trzymać ogniwa, unikając jednocześnie niepotrzebnych naprężeń mechanicznych.
Ochrona elektryczna
Bezpieczniki, wyłączniki automatyczne, stopnie zabezpieczające MOSFET, styczniki i logika BMS mogą odgrywać rolę w zapobieganiu lub ograniczaniu nieprawidłowych warunków prądowych.
Architekturę ochronną należy zaprojektować w oparciu o scenariusze maksymalnego prądu i usterek pakietu.
Ochrona termiczna
Czujniki temperatury i logika zabezpieczająca pomagają zapobiegać działaniu poza dopuszczalnymi granicami. Ciepło powinno również mieć przewidywalną drogę wyjścia z opakowania.
Izolacja
Zestawy akumulatorów połączone szeregowo mogą osiągać stosunkowo wysokie napięcia. Istotna jest zatem izolacja elektryczna pomiędzy częściami przewodzącymi, grupami ogniw, szynami zbiorczymi i powierzchniami obudowy.
Względy dotyczące transportu
Ogniwa litowe i zestawy akumulatorów podlegają przepisom dotyczącym transportu ze względu na zmagazynowaną w nich energię elektrochemiczną i potencjalne zagrożenie w pewnych warunkach.
Transport międzynarodowy może wymagać dokumentów, takich jak dokumentacja testowa UN38.3, dane dotyczące bezpieczeństwa, oceny transportu, odpowiednie opakowanie, etykietowanie i procedury wysyłki specyficzne dla danego rodzaju transportu.
Wymagania mogą się różnić w zależności od typu akumulatora, mocy znamionowej, stanu naładowania, układu opakowania i sposobu transportu.
| Obszar bezpieczeństwa | Podstawowa troska | Podejście projektowe |
|---|---|---|
| Mechaniczny | Zmiażdżenie, uderzenie, wibracje | Zabezpiecz obudowę i wsporniki komórek |
| Elektryczny | Zwarcie i przetężenie | Bezpiecznik, BMS, przełączanie, izolacja |
| Termiczny | Nadmierna temperatura | Monitorowanie czujnika i odprowadzanie ciepła |
| Ładowanie | Nieprawidłowe napięcie lub temperatura | Kompatybilna ładowarka i elementy sterujące ładowaniem |
| Transport | Obsługa i zgodność z przepisami | Testowanie, pakowanie, etykietowanie, dokumentacja |
Dlaczego certyfikacja powinna być powiązana z rzeczywistym produktem?
Dokumenty certyfikacyjne i transportowe są przydatne tylko wtedy, gdy odpowiadają rzeczywistej dostarczanej konfiguracji ogniwa lub opakowania.
Nie należy automatycznie zakładać, że dokument wydany dla jednego modelu akumulatora obejmuje zasadniczo odmienną konstrukcję.
Dlaczego jakość montażu ma znaczenie
Bezpieczeństwo baterii nie zależy wyłącznie od składu chemicznego ogniwa. Jakość spawania, ułożenie złączy, materiały izolacyjne, montaż BMS, umiejscowienie czujnika temperatury, instalacja bezpieczników i konstrukcja obudowy mają wpływ na gotowy produkt.
Jakich typowych błędów przy wyborze baterii należy unikać?
Najczęstsze problemy z akumulatorami niekoniecznie wynikają z wadliwych ogniw. Wiele z nich zaczyna się od niekompletnych specyfikacji lub niedopasowanych komponentów.
- Wybór wyłącznie według pojemności:Wyższa wartość Ah nie gwarantuje wystarczającej zdolności rozładowania.
- Ignorowanie napięcia systemowego:Napięcie akumulatora musi odpowiadać architekturze elektrycznej urządzenia.
- Ignorowanie prądu szczytowego:Rozruch i przyspieszanie silnika może wymagać znacznie większego prądu niż przeciętna praca.
- Używanie niewłaściwej chemii:Różne składy chemiczne mają różne charakterystyki napięcia, temperatury, ładowania i cyklu.
- Używanie nieodpowiedniej ładowarki:Profile ładowania muszą odpowiadać składowi chemicznemu akumulatora i napięciu pakietu.
- Niedoszacowanie obciążenia termicznego:Pakiety wysokoprądowe wymagają wolnej ścieżki do rozpraszania ciepła.
- Ignorowanie BMS:Limity ochrony muszą odpowiadać dokładnej konfiguracji ogniw szeregowo-równoległych.
- Ignorowanie wymiarów:Zainstalowanie akumulatora spełniającego wymagania elektryczne może nadal być niemożliwe.
- Ignorowanie złączy:Prąd znamionowy złącza i dopasowanie mechaniczne są częścią projektu elektrycznego.
- Ignorowanie temperatury roboczej:Zarówno wysoka, jak i niska temperatura mogą zmienić zachowanie baterii.
Problem tylko z pojemnością
Bateria o dwukrotnie większej pojemności nominalnej nie zapewnia automatycznie dwukrotnie większej wydajności użytkowej systemu. Jeśli sprzęt wymaga wysokiego prądu szczytowego, a wybrane ogniwa są zaprojektowane do rozładowania o małej szybkości, napięcie może znacznie spaść pod obciążeniem.
Problem tylko z napięciem
Dopasowane napięcie znamionowe jest konieczne, ale niewystarczające. Dwa pakiety o tym samym napięciu mogą mieć bardzo różną pojemność, prąd ciągły, prąd szczytowy, skład chemiczny, BMS i wymiary mechaniczne.
Problem z wymianą ładowarki
Częstym błędem podczas wymiany akumulatora jest pozostawienie oryginalnej ładowarki. W przypadku akumulatorów kwasowo-ołowiowych, Ni-MH i litowych niekoniecznie stosuje się tę samą metodę ładowania.
Ładowarka powinna być dostosowana do napięcia i składu chemicznego akumulatora zamiennego.
Problem z obudową
Projektanci baterii czasami skupiają się na rozmieszczeniu ogniw, a dopiero później zastanawiają się nad obudową. Może to powodować trudne kompromisy w zakresie dostępu do złączy, chłodzenia, łatwości serwisowania i ochrony mechanicznej.
Problem refleksji termicznej
Pakiet, który sprawdza się dobrze podczas krótkiego testu, może znacznie się nagrzać podczas ciągłej pracy. Dlatego zachowanie termiczne należy badać w rzeczywistym lub reprezentatywnym cyklu pracy.
Problem z dokumentacją
Systemy akumulatorowe wymagają jasnych informacji technicznych. Model akumulatora, konfiguracja ogniw, napięcie, pojemność, limity BMS, typ złącza, wymagania dotyczące ładowarki, wymiary i orientacja instalacji powinny być spójnie udokumentowane.
Co powinna zawierać specyfikacja profesjonalnej baterii?
Profesjonalna specyfikacja umożliwia inżynierom, zespołom zaopatrzeniowym, producentom i integratorom sprzętu pracę w oparciu o te same informacje techniczne.
| Obszar specyfikacji | Informacje do zdefiniowania | Dlaczego to ma znaczenie |
|---|---|---|
| Chemia | LFP, NMC, LCO, NCA lub inna zdefiniowana chemia | Określa napięcie i charakterystykę pracy |
| Format komórki | 18650, 21700, 26650, woreczek, pryzmatyczny lub inny format | Wpływa na konstrukcję mechaniczną i termiczną |
| Konfiguracja serii | Liczba komórek lub grup w serii | Definiuje platformę napięciową |
| Konfiguracja równoległa | Liczba równoległych komórek lub grup | Definiuje pojemność i aktualną zdolność |
| Napięcie nominalne | Napięcie pakietu w określonych warunkach | Musi pasować do architektury sprzętu |
| Pojemność | Nominalna wartość Ah i warunki testowe | Określa zdolność przechowywania ładunku |
| Prąd rozładowania | Ograniczenia prądu ciągłego i szczytowego | Zapewnia przydatność do rzeczywistego obciążenia |
| Prąd ładowania | Określony zakres prądu ładowania | Obsługuje prawidłowe zachowanie podczas ładowania |
| BMS | Napięcie, prąd, temperatura, równoważenie, komunikacja | Definiuje ochronę i interfejs systemu |
| Wymiary | Długość, szerokość, wysokość | Potwierdza zgodność instalacji fizycznej |
| Złącze | Typ złącza zasilania i sygnału | Zapewnia kompatybilność elektryczną i mechaniczną |
| Środowisko | Temperatura pracy i ładowania, wilgotność, wibracje | Dopasowuje pakiet do aplikacji |
| Transport | Obowiązująca dokumentacja dotycząca testów i wysyłki | Obsługuje zgodną z przepisami logistykę |
Zacznij od profilu obciążenia sprzętu
Przed wybraniem ogniw należy określić napięcie sprzętu, średni prąd, maksymalny prąd, czas pracy, okresy czuwania i oczekiwany cykl pracy.
W przypadku urządzeń napędzanych silnikiem prąd rozruchowy należy mierzyć lub obliczać, a nie szacować na podstawie średniego zużycia energii przez silnik.
Zdefiniuj platformę napięciową
Wybierz napięcie nominalne odpowiadające elektronice urządzenia, sterownikowi silnika, falownikowi i ładowarce.
Następnie należy obliczyć liczbę ogniw szeregowych na podstawie wybranego składu chemicznego i wymaganej platformy napięciowej.
Zdefiniuj wymagania energetyczne
Oszacuj dzienne lub cyklowe zużycie energii, korzystając z rzeczywistego cyklu pracy. Następnie należy wziąć pod uwagę straty konwersji, użyteczną głębokość rozładowania, wpływ temperatury i inne ograniczenia systemu.
Zdefiniuj wymagania dotyczące zasilania
Określ najwyższy oczekiwany prąd i czas jego trwania. Jest to szczególnie ważne w przypadku silników, sprężarek, pomp, narzędzi i maszyn mobilnych.
Zdefiniuj ograniczenia fizyczne
Podaj dostępne wymiary komory baterii i punkty mocowania. Specyfikacja powinna również określać lokalizację złącza, kierunek wyjścia kabla, dostęp serwisowy, przestrzeń wentylacyjną i orientację montażu.
Zdefiniuj wymagania termiczne
Podaj najwyższą oczekiwaną temperaturę otoczenia, najniższą oczekiwaną temperaturę, cykl pracy i dostępne warunki chłodzenia.
Zdefiniuj architekturę BMS
BMS powinien odpowiadać liczbie ogniw połączonych szeregowo, wymaganiom prądowym, napięciu ładowania, czujnikom temperatury, metodzie równoważenia i interfejsowi komunikacyjnemu.
Zdefiniuj wymagania dotyczące ładowania
Dokładne napięcie wyjściowe ładowarki, prąd, złącze i metoda sterowania powinny zostać określone przed sfinalizowaniem projektu akumulatora.
Zdefiniuj jakość i testowanie
Procedury jakości mogą obejmować badanie przesiewowe ogniw, badanie wydajności, kontrolę rezystancji wewnętrznej, kontrolę spawania, testy izolacji, testy funkcjonalne BMS, testy ładowania i rozładowania, kontrolę wymiarów i weryfikację końcowego opakowania.
- Zdefiniuj sprzęt:Zidentyfikuj napięcie, średnie obciążenie, obciążenie szczytowe, cykl pracy i środowisko pracy.
- Wybierz chemię:Porównaj energię, moc, zachowanie termiczne, wymagania dotyczące cyklu i przydatność zastosowania.
- Oblicz układ komórek:Ustal konfigurację szeregową i równoległą w oparciu o wymagania dotyczące napięcia i pojemności.
- Określ aktualne możliwości:Zdefiniuj wymagania dotyczące ciągłego i szczytowego rozładowania oraz dopuszczalny prąd ładowania.
- Zaprojektuj BMS:Dopasuj funkcje ochrony, równoważenia, wykrywania i komunikacji do pakietu.
- Projektowe zarządzanie ciepłem:Stwórz przejrzystą ścieżkę cieplną dla ogniw i energoelektroniki.
- Projekt obudowy:Potwierdź wymiary, montaż, wentylację, ochronę i dostęp serwisowy.
- Zdefiniuj ładowanie:Dopasuj napięcie, prąd, złącze i sposób sterowania ładowarki do pakietu.
- Sprawdź bezpieczeństwo:Przejrzyj izolację elektryczną, ochronę przed zwarciem, ochronę temperaturową i wymagania transportowe.
- Pełna weryfikacja:Przetestuj gotowe opakowanie w reprezentatywnych warunkach elektrycznych, termicznych, mechanicznych i środowiskowych.
Co powinien dostarczyć kupujący przed złożeniem wniosku o niestandardową konfigurację?
- Napięcie urządzenia:Podaj nominalne i dopuszczalne napięcie robocze.
- Informacje o ładowaniu:Podaj średni, maksymalny i prąd rozruchowy lub przejściowy, jeśli ma to zastosowanie.
- Czas działania:Określ oczekiwany czas pracy na cykl i częstotliwość użytkowania.
- Komora baterii:Podaj długość, szerokość, wysokość, punkty montażowe i dostępną przestrzeń chłodzącą.
- Wymagania dotyczące złącza:Podaj wymagania dotyczące złącza zasilania i interfejsu komunikacyjnego.
- System ładowania:Zdefiniuj napięcie, prąd, złącze i metodę ładowania ładowarki.
- Środowisko:Podaj oczekiwaną temperaturę, wilgotność, wibracje, kurz i narażenie na działanie czynników zewnętrznych.
- Interfejs sterowania:Określ, czy sprzęt wymaga CAN, RS485, UART, Bluetooth lub innego interfejsu komunikacyjnego.
Specyfikacja zbudowana w ten sposób zapewnia znacznie mocniejszą podstawę dopasowywania produktów. Zmniejsza także ryzyko wykrycia niezgodności elektrycznych lub mechanicznych już po rozpoczęciu produkcji.
Często zadawane pytania
Jaka jest główna zaleta akumulatora litowego wielokrotnego ładowania?
Akumulatory litowe mogą łączyć stosunkowo wysoką energię właściwą z elastyczną konfiguracją napięcia i pojemności. Są wykorzystywane w wielu zastosowaniach przenośnych, przemysłowych, mobilnych i związanych z magazynowaniem energii.
Jaka jest różnica między napięciem a pojemnością?
Napięcie opisuje potencjał elektryczny akumulatora, natomiast pojemność opisuje, ile ładunku elektrycznego akumulator może dostarczyć w określonych warunkach. Napięcie mierzy się w woltach, a pojemność zwykle w amperogodzinach.
Jak szacowana jest energia baterii?
Uproszczone oszacowanie to energia w watogodzinach równa napięciu nominalnemu pomnożonemu przez pojemność w amperogodzinach. Rzeczywista energia użyteczna zależy od warunków rozładowania, temperatury, ograniczeń zarządzania akumulatorem, strat konwersji i określonej metody testowania.
Co oznacza 10S3P?
10S3P wskazuje dziesięć grup szeregowych i trzy równoległe komórki lub grupy w każdej pozycji szeregowej. Ostateczne napięcie i pojemność zależą od napięcia i pojemności pojedynczego ogniwa.
Dlaczego BMS jest potrzebny?
BMS może monitorować napięcie, prąd i temperaturę, chronić akumulator przed nieprawidłowymi warunkami pracy i zarządzać równoważeniem ogniw w pakietach wieloogniwowych. Jego dokładne funkcje zależą od konstrukcji akumulatora.
Czy każda chemia litowa może korzystać z tej samej ładowarki?
Nie. Napięcie ładowania i zachowanie podczas ładowania zależą od składu chemicznego i konfiguracji ogniw. Ładowarka powinna być dopasowana dokładnie do platformy napięcia i składu chemicznego akumulatora.
Co to jest stawka C?
Współczynnik C wyraża prąd w stosunku do pojemności akumulatora. Na przykład wyładowanie 1C dla akumulatora 20 Ah odpowiada prądowi 20 A, w zależności od określonych warunków pracy akumulatora.
Dlaczego akumulator o dużej pojemności nadal nie nadaje się do elektronarzędzia?
Pojemność opisuje zgromadzony ładunek, ale elektronarzędzie może wymagać wysokiego prądu chwilowego. Ogniwa, połączenia wzajemne, BMS, okablowanie i złącza muszą obsługiwać wymagane szczytowe i ciągłe poziomy rozładowania.
Jaka jest różnica między chemią LFP i NMC?
LFP jest znane z dużej stabilności termicznej i długich cykli, podczas gdy NMC jest powszechnie wybierane ze względu na wyższą gęstość energii i zrównoważoną wydajność mocy. Właściwy wybór zależy od wymagań sprzętowych i środowiska pracy.
Jakie formaty komórek są powszechnie używane?
Typowe formaty obejmują ogniwa cylindryczne, woreczkowe i pryzmatyczne. Przykłady formatów cylindrycznych to 18650, 21700 i 26650. Format wpływa na układ mechaniczny, zarządzanie temperaturą, montaż i projekt obudowy.
Dlaczego zarządzanie ciepłem jest ważne?
Przepływ prądu wytwarza ciepło wewnątrz ogniw i elementów elektrycznych. Nadmierna temperatura może wpływać na wydajność, sposób ładowania, starzenie się i bezpieczeństwo, dlatego akumulatory dużej mocy wymagają odpowiedniej ścieżki termicznej.
Czy baterie litowe mogą działać w niskich temperaturach?
Mogą pracować w zakresie temperatur określonym dla ogniwa, ale niskie temperatury mogą zmniejszyć dostępną moc i zwiększyć rezystancję wewnętrzną. Ładowanie w niskiej temperaturze może również wymagać ograniczeń w zależności od składu chemicznego i konstrukcji ogniwa.
Czy do akumulatora litowego można używać starej ładowarki kwasowo-ołowiowej?
Nie automatycznie. Akumulatory kwasowo-ołowiowe i litowe wymagają innego sposobu ładowania i różnych wymagań dotyczących napięcia. Przed użyciem należy sprawdzić, czy ładowarka jest zgodna z składem chemicznym nowego akumulatora i napięciem pakietu.
Jakie zabezpieczenia powinien posiadać akumulator?
W zależności od konstrukcji zabezpieczenia mogą obejmować przeładowanie, nadmierne rozładowanie, przetężenie, zwarcie, nadmierną temperaturę, brak równowagi ogniw i odpowiednią izolację elektryczną. Mogą być również wymagane bezpieczniki i inne elementy zabezpieczające.
Jakie dokumenty mogą być potrzebne do międzynarodowego transportu akumulatorów?
W zależności od typu akumulatora, środka transportu i jurysdykcji dokumentacja może zawierać informacje dotyczące testów związanych z normą UN38.3, dane dotyczące bezpieczeństwa, oceny transportu, specyfikacje opakowania, etykiety i inne wymagane dokumenty przewozowe.
Jak długo może wytrzymać bateria litowa?
Żywotność różni się w zależności od składu chemicznego, głębokości rozładowania, szybkości ładowania i rozładowywania, temperatury, warunków przechowywania, jakości ogniw i strategii zarządzania pakietami. Dane dotyczące cyklu życia należy zawsze interpretować łącznie z warunkami testowymi, w jakich zostały zmierzone.
Co powoduje, że pojemność baterii spada z biegiem czasu?
Pojemność może stopniowo spadać z powodu starzenia elektrochemicznego, wysokiej temperatury roboczej, wysokiego prądu, głębokich cykli, długotrwałego wysokiego stanu naładowania i innych czynników obciążających. Dokładne zachowanie się podczas starzenia zależy od składu chemicznego komórki i warunków pracy.
Dlaczego komórki muszą być zrównoważone?
Ogniwa połączone szeregowo mogą z czasem osiągać różne stany naładowania. Równoważenie pomaga zmniejszyć te różnice, dzięki czemu żadne pojedyncze ogniwo nie osiąga limitu napięcia znacznie wcześniej niż inne.
Czy akumulator można dostosować do konkretnej maszyny?
Tak. Dostosowany pakiet można zaprojektować w oparciu o napięcie, pojemność, format ogniwa, konfigurację szeregowo-równoległą, BMS, komunikację, złącza, wymiary obudowy, montaż i wymagania środowiskowe, pod warunkiem, że powstały projekt zostanie zatwierdzony pod względem technicznym.
Jakie informacje należy podać w przypadku niestandardowego projektu baterii?
Przydatne informacje obejmują napięcie sprzętu, prąd średni i szczytowy, cykl pracy, czas pracy, dostępną przestrzeń na akumulator, metodę montażu, wymagania dotyczące złączy, interfejs komunikacyjny, metodę ładowania, temperaturę otoczenia i przewidywane narażenie na środowisko.
Dlaczego akumulator i ładowarkę należy traktować jako jeden system?
Ładowarka określa sposób, w jaki akumulator jest ładowany elektrycznie, natomiast skład chemiczny akumulatora i BMS określają, jakie warunki ładowania są akceptowalne. Niedopasowanie tych komponentów może spowodować słabą wydajność lub niebezpieczne warunki.
Co należy sprawdzić przed wymianą akumulatora na inny skład litu?
Sprawdź napięcie nominalne, maksymalne napięcie ładowania, prąd ładowania, prąd rozładowania, architekturę BMS, kompatybilność ładowarki, wymiary fizyczne, rozmieszczenie złączy, warunki termiczne i dopuszczalny zakres napięcia sterownika sprzętu.
W jaki sposób lepsza inżynieria akumulatorów może poprawić wydajność systemu?
Wydajność baterii jest ostatecznie wynikiem wielu powiązanych ze sobą decyzji. Skład chemiczny ogniwa determinuje podstawowe zachowanie elektrochemiczne, ale ostateczny wygląd akumulatora zależy w równym stopniu od konfiguracji szeregowo-równoległej, BMS, połączeń elektrycznych, ładowarki, konstrukcji termicznej, obudowy i sterownika sprzętu.
Dlatego wybranie baterii na podstawie jednego numeru rzadko jest wystarczające. Napięcie musi odpowiadać sprzętowi. Wydajność musi odpowiadać wymaganemu czasowi pracy. Prąd ciągły i szczytowy musi odpowiadać profilowi obciążenia. Parametry ładowania muszą odpowiadać wybranej chemii. Projekt termiczny musi uwzględniać rzeczywisty cykl pracy. BMS musi być zgodny z dokładną konfiguracją ogniwa.
Równie ważna jest struktura fizyczna. Ogniwa cylindryczne, ogniwa woreczkowe i ogniwa pryzmatyczne oferują różne możliwości pakowania. Wybrany format musi pasować do komory akumulatora, pozostawiając jednocześnie wystarczająco dużo miejsca na izolację, połączenia, chłodzenie, elektronikę zabezpieczającą i dostęp serwisowy.
Zastosowanie ma ogromny wpływ na ostateczny projekt. W małym urządzeniu elektronicznym priorytetem może być zwartość i gęstość energii. W przypadku elektronarzędzia priorytetem może być wysoka zdolność rozładowania. Hulajnoga elektryczna może wymagać równowagi między energią a szczytowym prądem silnika. Robot przemysłowy może kłaść nacisk na powtarzające się cykle pracy i komunikację. Stacjonarny system przechowywania może kłaść nacisk na wydajność cyklu, stabilność termiczną i monitorowanie.
Bezpieczeństwo musi pozostać częścią każdego etapu projektowania. Zabezpieczenia przed przeładowaniem, nadmiernym rozładowaniem, przetężeniem, zwarciem, nadmierną temperaturą i brakiem równowagi ogniw powinny być zintegrowane z architekturą elektryczną, a nie traktowane później.
Transport i dokumentacja są również częścią profesjonalnej inżynierii akumulatorów. Przesyłki międzynarodowe mogą wymagać określonych testów, pakowania, etykietowania i dokumentacji transportowej, podczas gdy zamówienia projektowe mogą wymagać jasnych specyfikacji, rysunków i zapisów z kontroli.
Dla producentów sprzętu i integratorów systemów najbardziej użytecznym podejściem jest rozpoczęcie od rzeczywistych warunków pracy i cofanie się w stronę konfiguracji akumulatora. Stwarza to wyraźniejszy związek między obciążeniem sprzętu, składem chemicznym akumulatora, rozmieszczeniem ogniw, BMS, ładowarką, systemem termicznym, obudową i oczekiwanym zachowaniem podczas pracy.
Odpowiednio zaprojektowanyBateria litowo-jonowajest zatem czymś więcej niż grupą ogniw wielokrotnego ładowania. Jest to skoordynowany system zasilania zaprojektowany pod kątem określonego obciążenia elektrycznego, warunków środowiskowych, struktury mechanicznej, strategii ładowania i architektury zabezpieczeń.
Potrzebujesz konfiguracji baterii litowej dla swojego sprzętu?
Moc Vcellobsługuje rozwiązania w zakresie akumulatorów specyficzne dla aplikacji, obejmujące platformy napięciowe, cylindryczne i inne formaty ogniw, konfiguracje szeregowo-równoległe, zabezpieczenia BMS, złącza, obudowy i niestandardowe wymagania dotyczące pakietów. W celu uzyskania specyfikacji technicznych i dyskusji na temat projektu,skontaktuj się z nami.
